機床主軸軸承安裝圖詳解

  對于機床行業來說，有個穩固的主軸軸承就是開展后面工作的基本條件了。主軸軸承的穩定性要好，溫度要適宜，潤滑要適度，這些都是讓主軸軸承運轉更加順暢的基礎了。如果以上條件都符合了，那么用的使用量來衡量主軸軸承的工作狀況就可以了。
  
  （1）滾動軸承的預緊方法：軸承內圈移動。這種方法適用于錐孔雙列圓柱滾子軸承。用螺母通過套筒推動內圈在錐形軸頸上作軸向移動，使內圈變形脹大，在滾道上產生過盈，從而達到預緊的目的。
  
  （2）修磨座圈，通過修磨軸承的內外座圈，可以調整軸承的預緊力。所示為兩種修磨的形式。為軸承外圍寬邊相對（背對背）安裝，這時修磨軸承內圈的內側，使間隙a增大；所示為外圍窄邊相對（面對面）安裝，這時修磨軸承外圈的窄邊。在安裝時按圖示的相對關系裝配，并用螺母或法蘭蓋將兩個軸承軸向壓攏，使兩個修磨過的面貼緊，這樣使兩個軸承的滾道之間產生預緊。
  

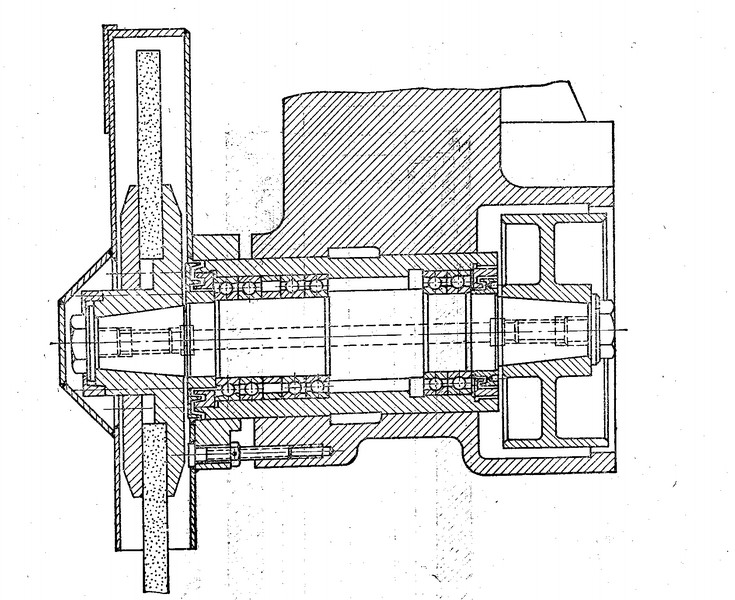

  數控機床主軸的配置形式所示的配置形式中，前支承采用雙列短圓柱滾子軸承和60°角接觸球軸承組合，承受徑向載荷和軸向載荷，后支承采用成對角接觸球軸承，這種配置可提高主軸的綜合剛度，滿足強力切削的要求，普遍應用于各類數控機床。

  
  所示的配置形式中，前軸承采用角接觸球軸承，由2～3個軸承組成套，背靠背安裝，承受徑向載荷和軸向載荷，后支承采用雙列短圓柱滾子軸承，這種配置適用于高速、重載的主軸部件，所示前后支承均采用成對角接觸球軸承，以承受徑向載荷和軸向載荷，這種配置適用于高速、輕載和精密的數控機床主軸。
  
  所示前支承采用雙列圓錐滾子軸承，承受徑向載荷和軸向載荷，后支承采用單列圓錐滾子軸承，這種配置可承受重載荷和較強的動載荷，安裝與調整性能好，但主軸轉速和精度的提高受到限制，適用于中等精度，低速與重載荷的數控機床主軸。
  
  主軸滾動軸承的預緊對主軸滾動軸承進行預緊和合理選擇預緊量，可以提高主軸部件的回轉精度、剛度和抗振性。滾動軸承間隙的調整或預緊，通常是通過軸承內、外圈的相對軸向移動來實現的。數控機床主軸常用的幾種滾動軸承的結構形式.
  

  機床主軸帶著刀具或夾具在支承件中作回轉運動，需要傳遞切削扭矩，承受切削抗力，并保證必要的旋轉精度。主軸支承根據主軸部件的轉速、承載能力及回轉精度等要求的不同而采用不同種類的軸承。

  
  般中小型數控機床（如車床、銑床、、磨床）的主軸部件多數采用滾動軸承；重型數控機床采用液體靜壓軸承；高精度數控機床（如坐標磨床）采用氣體靜壓軸承；超高轉速（2～10萬轉／分鐘）的主軸可采用磁力軸承或陶瓷滾珠軸承。
  

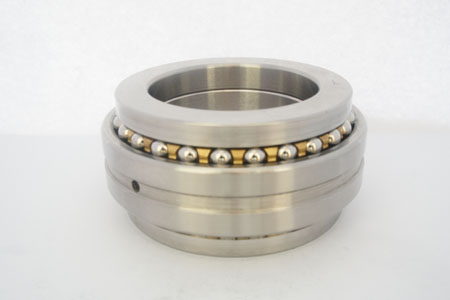

  在各種類型的軸承中，以滾動軸承的使用為普遍，所示為主軸常用的幾種滾動軸承的類型。雙列圓柱滾子軸承 雙列推力向心球軸承雙列圓錐滾子軸承 帶凸緣雙列圓柱滾子軸承帶彈簧的單列圓錐滾子軸承，數控機床主軸常用的幾種滾動軸承的結構形式。
