數控機床主軸軸承的三大配置形式

用于機床主軸上的軸承精度應為ISOP5或以上，而對于數控機床、加工中心等高速、高精密機床的主軸支承，則需選用ISOP4或以上的精度；主軸軸承包括角接觸球軸承、圓錐滾子軸承，以及圓柱滾子軸承等類型。下面匯普軸承來為大家講講數控機床主軸軸承的三種配置形式：

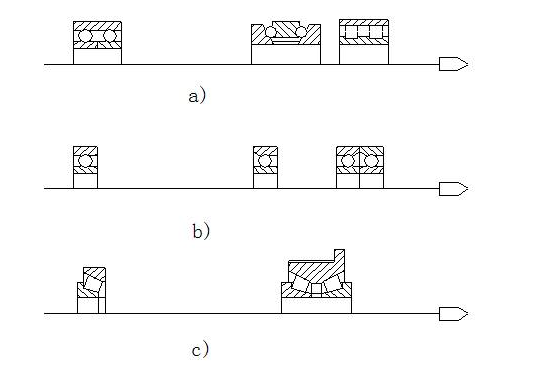

1）前支承采用雙列圓柱滾子軸承和雙列60o角接觸球軸承組合，后支承采用成對角接觸球軸承（圖1a）。此種配置形式使主軸的綜合剛度大幅度提高，可以滿足強力切削的要求，因此普遍應用于各類數控機床的主軸中。

2）采用高精度雙列角接觸球軸承（圖1b）。角接觸球軸承具有良好的高速性能，主軸轉速可達4000r/min，但它的承載能力小，因而適用于高速、輕載和精密的數控機床主軸。在加工中心的主軸中，為了提高承載能力，有時應用3個或4個角接觸球軸承組合的前支承，并用隔套實現預緊。

3）采用雙列和單列圓錐軸承（圖1c）。這種軸承徑向和軸向剛度高，能承受重載荷，尤其能承受較強的動載荷，安裝與調整性能好。但這種軸承配置限制了主軸的轉速和精度，因此適用于中等精度、低速與重載的數控機床主軸。

隨著材料工業的發展，在數控機床主軸中有使用陶瓷滾珠軸承的趨勢。這種軸承的點是：滾珠重量輕，離心力小，動摩擦力矩?。灰驕厣鸬臒崤蛎浶?，使主軸的預緊力穩定；彈性變形量小，剛度高，壽命長。缺點是成本較高。

在主軸的結構上，要處理好卡盤或刀具的裝夾、主軸的卸荷、主軸軸承的定位和間隙的調整、主軸組件的潤滑和密封以及工藝上的系列問題。為了盡可能減少主軸組件溫升引起的熱變形對機床工作精度的影響，通常利用潤滑油的循環系統把主軸組件的熱量帶走，使主軸組件和箱體保持恒定的溫度。在某些數控銑鏜床上采用用的制冷裝置，比較理想地實現了溫度控制。近年來，某些數控機床的主軸軸承采用油脂潤滑，每加次油脂可以使用7~10年，簡化了結構，降低了成本且維護保養簡單。但需防止?jié)櫥秃陀椭旌希ǔ２捎妹詫m式密封方式。

對于數控車床主軸，因?yàn)樵谒膬砂惭b著動力卡盤和夾緊液壓缸，主軸剛度必須進步提高，并應設計合理的聯結，以改善動力卡盤與主軸部的聯接剛度。
